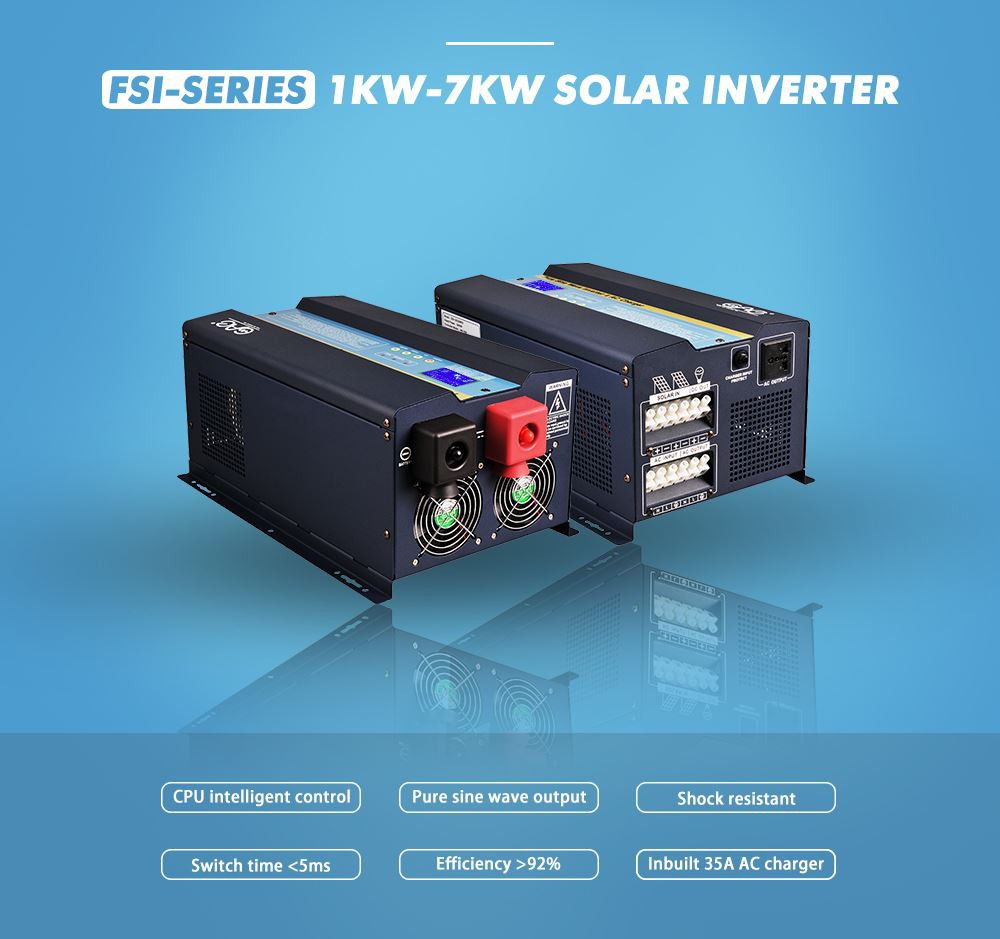

MPPT off-grid hybride 1,5 kW omvormer

Het concept van de omvormer komt van driepoorts en online interactieve UPS. Omdat de afzonderlijke ingangsgelijkrichter/lader is geëlimineerd in de structuur van deze UPS'en. Alle functies van de gelijkrichter/lader en omvormer worden voltooid door de bidirectionele omvormer. #5000w off-grid omvormer voor zonne-energie Het gestippelde kader in Afbeelding 11 is het elektrische schematische diagram van de bidirectionele omvormer die de UPS met drie poorten vormt. Uit de afbeelding blijkt dat het een gemeenschappelijke inverter-brugcircuitstructuur is die in alle UPS'en wordt gebruikt. #mppt hybride omvormers voor zonne-energie Maar de rol hier heeft een nieuwe betekenis en functies gekregen. Wanneer de netspanning uitvalt en de batterij leeg is, is de rol van de bidirectionele omvormer de omvormer. #soler inverter solar home system Het werkproces is precies hetzelfde als dat van andere UPS-omvormers. De diode De functie van VD1~VD4 is: wanneer de eindbuis van aan naar uit gaat, zal er een tegen-EMF op de transformatorwikkeling zijn en de diode moet de tegen-EMF terug naar de batterij ontladen. Wanneer V1 en V4 bijvoorbeeld zijn ingeschakeld, is de potentiële polariteit van de wikkeling AB van de transformator Tr A"-", B" plus "en de polariteit van de tegen-EMF opgewekt in de wikkeling wordt A" op dit moment wanneer V1 en V4 zijn uitgeschakeld plus ", B"-", zal deze tegen-EMF de normale werking van het circuit en de veiligheid van het apparaat beïnvloeden. Door de aanwezigheid van diodes VD1~VD4 kan deze potentiaal echter een bleeder loop vormen door A" plus "→VD2→UB→VD3→B"-", en de energie die is opgeslagen in de wikkeling wordt teruggevoerd naar de batterij, waardoor de volgende cycli V2 en V3 soepel worden geopend. De processen wanneer V2 en V3 worden in- en uitgeschakeld zijn precies hetzelfde en worden niet herhaald.

Neem alstublieft een kijkje en beter om ons te begrijpen:

Fijne dag!
